余熱鍋爐煙氣系統的組成部分有哪些

余熱鍋爐的煙氣系統由鍋爐入口煙道、鍋爐管箱及出口煙道組成。

1) 入口煙道

a) 余熱鍋爐進口分高溫?zé)煹馈⒌蜏責煹纼蓚€(gè)接口，采用可靠的保溫措施及加強結構。

b) 外殼采用型鋼作為加強筋，有一定的承載能力

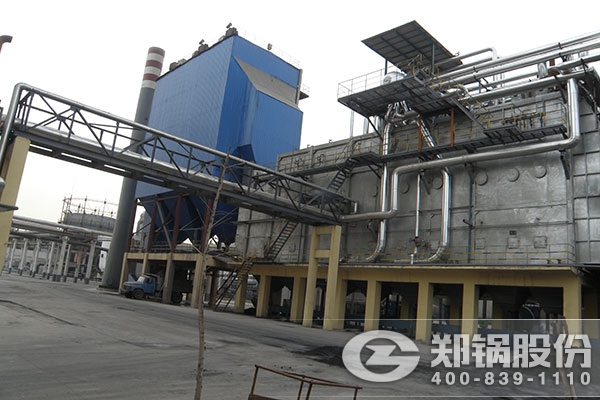

化工三廢余熱鍋爐

2) 受熱面管箱

鍋爐本體的受熱面管箱。其中：

a) 管箱采用一體化護板結構，其保溫結構與入口煙道相同;外部的加強筋同時作為管箱的支撐鋼結構。

b) 管箱之間采用焊接密封連接。

3) 出口煙道

a) 出口煙道采用鋼制焊接結構，外部保溫。保溫材料采用硅酸鋁板，保溫層外用彩鋼板作為保護層。

b) 出口煙道底部設置落灰斗，灰斗卸灰口設置鎖氣器并帶2個卸灰閥，避免放灰時，大量冷空氣進入鍋爐，增加引風機的負荷。鍋爐出灰采用手推車輸運，卸灰閥凈空1m以上。

c) 煙氣出口位于垂直于鍋爐對稱中心線的本體側。
